انتخاب پمپ مناسب برای انتقال لجن و سیالات با ویسکوزیته بالا

انتقال سیالات با ویسکوزیته بالا، یکی از چالش‌های اساسی در صنایع نفت، پتروشیمی، تصفیه فاضلاب، و صنایع غذایی محسوب می‌شود. برخلاف سیالات سبک مانند آب، در سیالات غلیظ نیروهای چسبندگی داخلی زیاد است و جریان به‌سختی برقرار می‌شود. در چنین شرایطی انتخاب پمپ مناسب برای انتقال لجن یا مواد با گرانروی بالا، اهمیت ویژه‌ای پیدا می‌کند، زیرا راندمان پمپاژ، استهلاک قطعات و حتی مصرف انرژی به نوع پمپ و طراحی سیستم بستگی دارد.

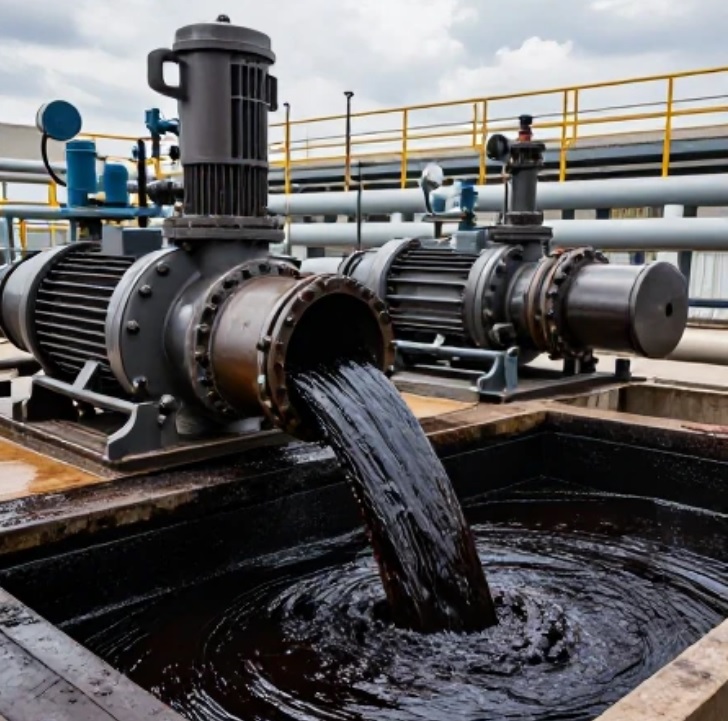

لجن، دوغاب‌ها، خمیرها و مواد نیمه‌جامد، رفتار متفاوتی نسبت به مایعات عادی دارند. این مواد معمولاً حاوی ذرات جامد معلق یا چسبناک هستند که در صورت انتخاب پمپ نامناسب، باعث گرفتگی، ساییدگی و توقف سیستم می‌شوند.

در این مقاله، ابتدا رفتار سیالات غلیظ بررسی می‌شود، سپس عملکرد و ویژگی‌های پمپ‌های دیافراگمی، پیستونی و مارپیچی مقایسه می‌گردد و در پایان نکات طراحی لوله‌کشی و انتخاب موتور مناسب برای شرایط گرانروی بالا ارائه می‌شود.

جهت خرید پمپ گریز از مرکز با ابدهی بالا برروی لینک مربوطه کلیک نمایید.

شناخت رفتار سیالات غلیظ و اثر آن بر راندمان پمپاژ

سیالات غلیظ یا ویسکوز، مایعاتی هستند که در برابر جاری شدن مقاومت زیادی نشان می‌دهند. ویسکوزیته در واقع میزان اصطکاک داخلی سیال است و واحد آن پاسکال‌ثانیه (Pa·s) یا سانتی‌پوآز (cP) می‌باشد. هرچه ویسکوزیته بالاتر باشد، جریان کندتر و افت انرژی بیشتر خواهد بود.

در پمپاژ سیالات با گرانروی بالا، رفتار جریان از حالت توربولنت به لایه‌ای (Laminar) تغییر می‌کند. در این حالت، بخش زیادی از انرژی پمپ صرف غلبه بر نیروی چسبندگی بین لایه‌های سیال می‌شود و در نتیجه راندمان کاهش می‌یابد.
لجن‌ها و دوغاب‌های صنعتی اغلب شامل مخلوطی از آب، ذرات جامد و ترکیبات آلی هستند. این ترکیب باعث می‌شود چگالی و ویسکوزیته سیال در طول زمان تغییر کند، بنابراین پمپ باید بتواند با نوسانات بار کاری سازگار شود.

در چنین شرایطی، پمپ‌های سانتریفیوژ معمول معمولاً راندمان پایینی دارند، زیرا طراحی آن‌ها بر اساس جریان آزاد و سیالات سبک است. در مقابل، پمپ‌های جابجایی مثبت مانند دیافراگمی، پیستونی و مارپیچی، گزینه‌های مناسب‌تری برای این نوع کاربردها محسوب می‌شوند.

بیشتر بخوانید : همه چیز درباره پمپ سوپاپ سرخود و نحوه افزایش طول عمر آن

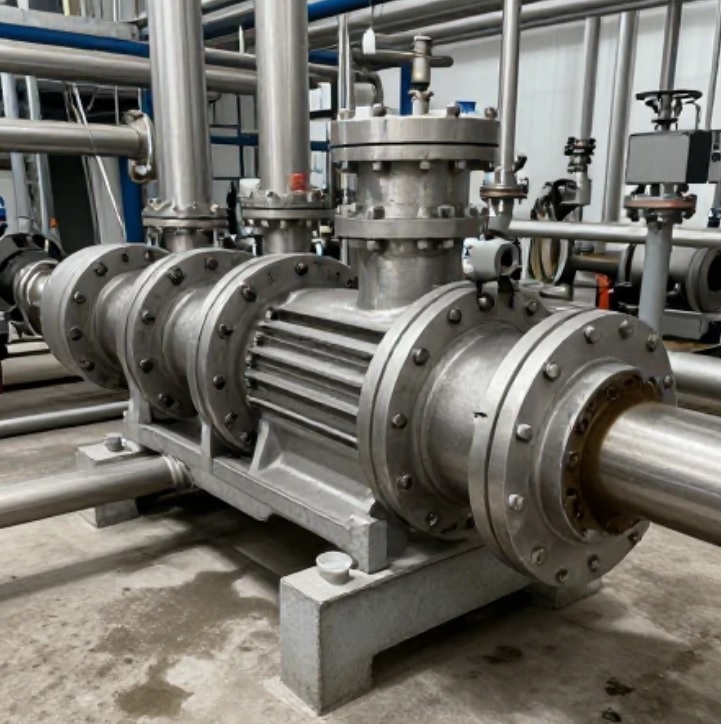

مقایسه پمپ‌ های دیافراگمی، پیستونی و مارپیچی (Progressive Cavity)

برای انتخاب پمپ انتقال لجن یا سیالات با گرانروی بالا، باید نوع پمپ را بر اساس ویژگی‌ های مکانیکی و ماهیت سیال انتخاب کرد. سه نوع پمپ پرکاربرد در این حوزه عبارتند از: پمپ دیافراگمی، پمپ پیستونی و پمپ مارپیچی (Progressive Cavity).

پمپ‌ های دیافراگمی بر اساس تغییر حجم یک محفظه انعطاف‌پذیر کار می‌ کنند. با حرکت رفت‌وبرگشتی دیافراگم، مایع به داخل مکیده و سپس تخلیه می‌شود. مزیت بزرگ این پمپ‌ ها توانایی کار با سیالات خورنده، ساینده یا دارای ذرات جامد است، زیرا هیچ تماس مستقیمی بین سیال و قطعات متحرک وجود ندارد. این نوع پمپ برای لجن‌های رقیق و خمیرهای نیمه‌غلیظ انتخابی مناسب است.

پمپ‌های پیستونی از قدیمی‌ترین و قابل اعتمادترین انواع پمپ‌های جابجایی مثبت هستند. حرکت خطی پیستون درون سیلندر موجب مکش و تخلیه مایع می‌شود. این پمپ‌ ها قادر به تولید فشار بالا و انتقال سیالات بسیار غلیظ مانند دوغاب‌های سیمان یا لجن‌های متراکم هستند. با این حال، تعمیر و نگهداری آن‌ها به‌دلیل وجود قطعات سایشی مانند سوپاپ‌ها و پکینگ‌ها پیچیده‌تر است.

در نهایت، پمپ‌های مارپیچی یا Progressive Cavity ترکیبی از قابلیت فشار بالا و جریان یکنواخت را فراهم می‌کنند. در این سیستم، روتور مارپیچی درون استاتور الاستومری می‌ چرخد و محفظه‌ های بسته‌ای از سیال را به‌صورت پیوسته به جلو می‌برد. این پمپ‌ها توانایی فوق‌العاده‌ای در انتقال لجن‌ های بسیار غلیظ، مواد چسبناک و حتی خمیرهای صنعتی دارند. علاوه بر این، جریان خروجی آن‌ها بدون ضربان است که برای کاربردهای فرآیندی بسیار ارزشمند است.

برای مقایسه دقیق‌ تر، جدول زیر ویژگی‌ های فنی و عملکردی این سه نوع پمپ را نشان می‌ دهد:

با توجه به جدول فوق، انتخاب بین این پمپ‌ها به نوع کاربرد، فشار مورد نیاز و ماهیت سیال بستگی دارد. به‌طور کلی، برای انتقال لجن‌های سنگین و چسبناک، پمپ مارپیچی بهترین گزینه است، در حالی که برای دوغاب‌ های سبک‌تر یا محیط‌های خورنده، پمپ دیافراگمی عملکرد مطلوب‌تری دارد.

بیشتر بخوانید : مزایا و ویژگی های پمپ سوپاپ سرخود در صنایع مختلف

نکات طراحی لوله‌ کشی و انتخاب موتور متناسب با گرانروی سیال

عملکرد پمپ انتقال لجن تنها به نوع پمپ بستگی ندارد، بلکه طراحی لوله‌کشی و انتخاب موتور نیز نقش حیاتی دارد. سیالات غلیظ در لوله‌ها به سختی حرکت می‌کنند و هرگونه خم، زاویه تند یا قطر نامناسب، افت فشار شدیدی ایجاد می‌کند.
اولین نکته در طراحی سیستم، انتخاب قطر لوله است. برای سیالات با گرانروی بالا، قطر لوله باید بزرگ‌تر از حالت استاندارد انتخاب شود تا سرعت جریان کاهش یابد و اصطکاک کمتر شود. سرعت بهینه برای چنین سیالاتی معمولاً بین ۰٫۵ تا ۱ متر بر ثانیه است، زیرا سرعت زیاد باعث جدایی لایه‌ها و افت راندمان می‌شود.

در طراحی مسیر، باید از خم‌های تند، زانوهای ناگهانی و اتصالات غیرهم‌محور پرهیز شود. هر تغییر ناگهانی در مسیر جریان، منجر به تجمع مواد و افزایش فشار پشت پمپ می‌شود که در نهایت به خرابی زودرس پروانه یا روتور منجر خواهد شد.
برای جلوگیری از ته‌نشینی مواد سنگین، در خطوط افقی طولانی، استفاده از لرزش‌گیر یا سیستم شست‌وشوی دوره‌ای توصیه می‌شود.

انتخاب موتور برای پمپاژ سیالات غلیظ نیاز به محاسبه دقیق توان دارد. توان مورد نیاز از رابطه‌ی زیر به‌دست می‌آید:

P=Q×H×ρ×gη×۱۰۰۰P = \frac{Q × H × \rho × g}{\eta × ۱۰۰۰}P=η×۱۰۰۰Q×H×ρ×g​

که در آن QQQ دبی (مترمکعب بر ثانیه)، HHH هد کل (متر)، ρ\rhoρ چگالی سیال، و η\etaη راندمان پمپ است. با افزایش ویسکوزیته، راندمان پمپ کاهش می‌یابد، بنابراین توان موتور باید با ضریب اطمینان بیشتری انتخاب شود (معمولاً ۲۰ تا ۳۰ درصد بالاتر از مقدار محاسبه‌شده).

همچنین برای جلوگیری از لرزش، محور پمپ باید کاملاً تراز با موتور باشد. استفاده از کوپلینگ‌های انعطاف‌پذیر کمک می‌کند نیروهای محوری و جانبی جذب شوند و تنش از یاتاقان‌ها برداشته شود.

در خطوطی که احتمال گرفتگی وجود دارد، نصب شیر تخلیه و شیر اطمینان در خروجی پمپ ضروری است تا در صورت انسداد مسیر، فشار بیش از حد به پمپ وارد نشود.

بیشتر بخوانید : نکات مهم در نصب و نگهداری پمپ سوپاپ سرخود

اهمیت انتخاب متریال در پمپاژ سیالات غلیظ

در پمپ‌های انتقال لجن، مواد جامد و ذرات ساینده می‌توانند موجب سایش سریع قطعات داخلی شوند. بنابراین انتخاب متریال بدنه، پروانه یا روتور اهمیت ویژه‌ای دارد. برای لجن‌های حاوی مواد معدنی، استفاده از چدن آلیاژی یا فولاد ضدسایش مناسب است. در مقابل، برای سیالات خورنده و شیمیایی، استیل ۳۱۶ یا آلیاژهای نیکل مقاوم در برابر خوردگی بهترین انتخاب خواهند بود.

در پمپ‌های مارپیچی، جنس استاتور معمولاً از لاستیک NBR یا EPDM است که با نوع سیال باید سازگار باشد. تماس سیال با لاستیک نامناسب ممکن است موجب تورم یا پارگی استاتور شود.

سخن پایانی

انتقال لجن و سیالات با ویسکوزیته بالا نیازمند درک عمیق از رفتار جریان، ویژگی‌های مکانیکی پمپ و طراحی دقیق سیستم است. انتخاب پمپ نامناسب می‌تواند به گرفتگی، افت راندمان و افزایش هزینه‌های تعمیر منجر شود.

در میان گزینه‌های موجود، پمپ‌های جابجایی مثبت مانند دیافراگمی، پیستونی و مارپیچی هرکدام برای شرایط خاصی طراحی شده‌اند. پمپ مارپیچی با جریان یکنواخت و توانایی انتقال لجن‌های متراکم، معمولاً انتخاب اول صنایع سنگین است، در حالی که پمپ دیافراگمی در محیط‌های خورنده یا متناوب عملکرد قابل اعتمادی دارد.

در نهایت، طراحی صحیح لوله‌کشی، انتخاب موتور با توان کافی و توجه به جنس متریال تماس‌دار با سیال، کلید دستیابی به راندمان بالا و عمر طولانی پمپ خواهد بود.

سوالات متداول

۱. آیا می‌توان از پمپ سانتریفیوژ برای انتقال لجن استفاده کرد؟
به‌طور کلی خیر. پمپ‌های سانتریفیوژ برای سیالات سبک و یکنواخت طراحی شده‌اند و در مواجهه با لجن یا دوغاب‌های غلیظ راندمان پایینی دارند.

۲. بهترین نوع پمپ برای لجن فاضلاب چیست؟
پمپ‌های مارپیچی (Progressive Cavity) به‌دلیل جریان پیوسته و توانایی انتقال مواد نیمه‌جامد، بهترین گزینه برای لجن‌های فاضلابی و صنعتی محسوب می‌شوند.

۳. آیا افزایش توان موتور می‌تواند افت راندمان در سیالات غلیظ را جبران کند؟
افزایش توان کمک‌کننده است اما کافی نیست. طراحی مناسب لوله‌کشی و انتخاب نوع پمپ هماهنگ با ویسکوزیته اهمیت بیشتری دارد. صرفاً افزایش توان بدون بهینه‌سازی سیستم، منجر به اتلاف انرژی و استهلاک بیشتر خواهد شد.
