پمپ سیرکولاتور چیست؟ راهنمای کامل کاربرد و انواع

پمپ سیرکولاتور یکی از مهم ترین اجزای تاسیسات مکانیکی ساختمان است که وظیفه اصلی آن، به گردش درآوردن آب در مدارهای بسته گرمایشی و سرمایشی است. در بسیاری از ساختمان های مسکونی، اداری، تجاری و صنعتی، سیستم های شوفاژ، رادیاتور، فن کویل و گرمایش از کف بدون پمپ سیرکولاتور عملا کارایی مناسبی نخواهند داشت. این پمپ ها به جای انتقال آب از یک منبع به مقصدی دور، آب را در همان مدار مشخص و بسته، مداوم به جریان می اندازند تا گرما یا سرما به طور یکنواخت در کل سیستم توزیع شود.

شناخت درست پمپ سیرکولاتور، تفاوت آن با سایر انواع پمپ، کاربردها، انواع ساختاری و نحوه انتخاب آن بر اساس نیاز پروژه، برای مهندسان تاسیسات، تکنسین ها و حتی مالکان ساختمان اهمیت زیادی دارد. انتخاب نادرست یا نصب غیر اصولی این پمپ می تواند باعث کاهش راندمان، افزایش مصرف انرژی، عدم تعادل دمایی فضاها و خرابی زودهنگام تجهیزات شود.

در این مقاله به صورت کامل بررسی می کنیم که پمپ سیرکولاتور چیست، چه تفاوتی با سایر پمپ ها دارد، در چه سیستم هایی استفاده می شود، انواع آن کدام است و چه نکاتی برای انتخاب، نصب و نگهداری آن باید در نظر گرفته شود.

پمپ سیرکولاتور چیست و چه تفاوتی با سایر پمپ های آب دارد؟

پمپ سیرکولاتور، پمپی است که وظیفه اصلی آن گردش آب در یک مدار بسته است. یعنی آب از منبع حرارتی یا سرمایشی دریافت شده، از میان مصرف کننده ها مانند رادیاتورها، فن کویل ها یا مبدل ها عبور می کند و دوباره به همان منبع باز می گردد. در این چرخه، پمپ سیرکولاتور فقط آب را در حلقه ای مشخص به جریان می اندازد و مانند پمپ های تامین آب شرب یا پمپ چاه، وظیفه انتقال آب از نقطه ای به نقطه دیگر را برای مصرف مستقیم ندارد.

تفاوت اصلی پمپ سیرکولاتور با بسیاری از پمپ های دیگر، در این است که فشار مورد نیاز آن بیشتر برای غلبه بر افت فشار مدار، طول لوله کشی، اتصالات، شیرآلات و مقاومت داخلی تجهیزات است، نه برای انتقال عمودی آب تا ارتفاع زیاد. در نتیجه، طراحی این پمپ ها به گونه ای است که دبی مناسب با هد متوسط فراهم کنند و در عین حال مصرف انرژی، صدا و لرزش آن ها کنترل شده باشد.

همچنین در بسیاری از مدل ها، طراحی بدنه و پروانه پمپ سیرکولاتور به صورت خطی و متناسب با نصب در مسیر لوله است، به طوری که آب به شکل مستقیم وارد پمپ و از سمت مقابل خارج می شود. این ویژگی نصب و جانمایی آن را در موتورخانه ها و اتاق های تاسیسات ساده تر می کند.

کاربرد سیرکولاتور در سیستم های گرمایشی و سرمایشی ساختمان

پمپ سیرکولاتور در انواع سیستم های گرمایشی و سرمایشی ساختمان نقش کلیدی دارد. در سیستم های شوفاژ مرکزی و رادیاتور، این پمپ است که آب گرم را از دیگ یا مبدل حرارتی به سمت رادیاتورها هدایت می کند و پس از تبادل حرارت، آب خنک شده را دوباره به دیگ باز می گرداند. اگر این گردش به درستی انجام نشود، بعضی واحدها یا طبقات به اندازه کافی گرم نمی شوند و تعادل دمایی ساختمان به هم می ریزد.

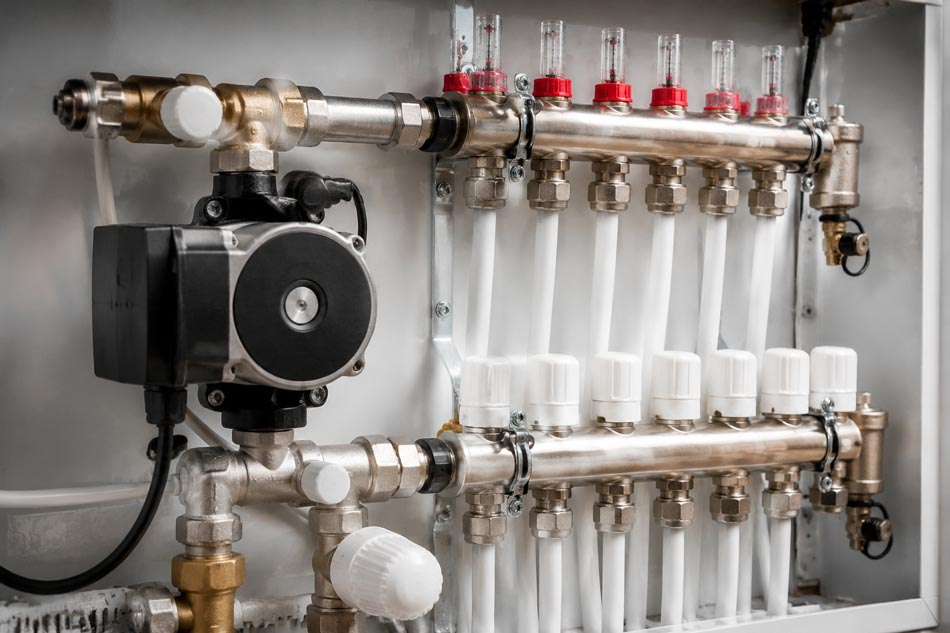

در سیستم های گرمایش از کف نیز پمپ سیرکولاتور آب گرم را در شبکه گسترده لوله های کف ساختمان به گردش در می آورد. چون طول لوله ها زیاد است و افت فشار قابل توجهی ایجاد می شود، حضور یک پمپ مناسب برای حفظ جریان ضروری است. در سیستم های سرمایشی مانند چیلر و فن کویل نیز پمپ سیرکولاتور آب سرد را از چیلر به سمت فن کویل ها و هواسازها ارسال کرده و دوباره به چیلر باز می گرداند.

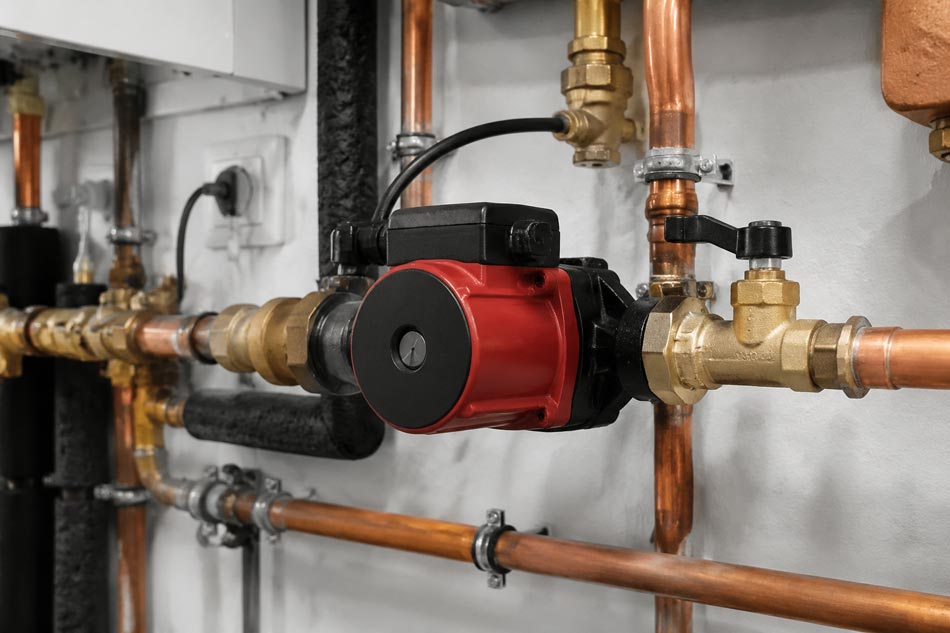

همچنین در برخی ساختمان ها، از پمپ سیرکولاتور در مدار آب گرم مصرفی برای جلوگیری از سرد شدن آب در لوله ها و کاهش اتلاف زمان و انرژی استفاده می شود. در این حالت، پمپ آب گرم را در یک مدار برگشت به گردش در می آورد تا در هر لحظه آب گرم در نزدیکی مصرف کننده ها آماده باشد.

انواع پمپ سیرکولاتور بر اساس ساختار و مکانیزم عملکرد

پمپ های سیرکولاتور از نظر ساختار و مکانیزم عملکرد در چند گروه اصلی قرار می گیرند. یکی از رایج ترین دسته بندی ها، تقسیم آن ها به پمپ های خطی و پمپ های زمینی است. پمپ خطی معمولا به صورت مستقیم در مسیر لوله نصب می شود و ورودی و خروجی آن در یک راستا قرار دارد. این نوع برای سیستم های با دبی متوسط و لوله کشی های رایج ساختمان بسیار مناسب است.

پمپ های زمینی یا طبقاتی معمولا در ظرفیت های بالاتر استفاده می شوند و روی شاسی و فونداسیون نصب می شوند. این پمپ ها برای سیستم هایی با دبی زیاد و مدارهای بزرگ در ساختمان های بزرگ یا صنعتی به کار می روند.

از نظر مکانیزم عملکرد، بسیاری از پمپ های سیرکولاتور از نوع سانتریفیوژ هستند. در این پمپ ها، پروانه با ایجاد نیروی گریز از مرکز، آب را به سمت خروجی هدایت می کند. برخی مدل ها دارای چند دور کارکرد یا امکان تنظیم سرعت هستند تا بتوانند خود را با شرایط مختلف مدار سازگار کنند. در سال های اخیر، پمپ های سیرکولاتور با موتور کم مصرف و کنترل هوشمند نیز رایج شده اند که علاوه بر تامین دبی مورد نیاز، مصرف انرژی را کاهش می دهند.

تفاوت سیرکولاتور ساده، دو پمپه و با اینورتر

پمپ های سیرکولاتور را می توان از نظر نحوه کنترل و تعداد پمپ ها در مدار نیز دسته بندی کرد. پمپ سیرکولاتور ساده معمولا یک پمپ با سرعت ثابت است که پس از روشن شدن، با یک دور مشخص کار می کند و کنترل آن تنها از طریق خاموش و روشن کردن صورت می گیرد. این نوع برای سیستم های کوچک تر یا مدارهایی که تغییرات بار حرارتی زیادی ندارند، مناسب است.

در سیستم های بزرگ تر، از مدارهای دو پمپه استفاده می شود. در این حالت، دو پمپ به صورت موازی یا آماده به کار نصب می شوند. یکی از پمپ ها در حالت عادی کار می کند و پمپ دیگر به عنوان ذخیره یا برای افزایش ظرفیت در شرایط اوج مصرف وارد مدار می شود. این روش باعث افزایش ضریب اطمینان، کاهش احتمال توقف سیستم و امکان تعمیر یک پمپ بدون خاموش کردن کل مدار می شود.

پمپ سیرکولاتور با اینورتر، نوع پیشرفته تری است که سرعت دور موتور آن بر اساس نیاز مدار و دستورات کنترلر تغییر می کند. اینورتر با تنظیم دور موتور، دبی و فشار را متناسب با بار سیستم تنظیم می کند. نتیجه این کار، کاهش قابل توجه مصرف برق، کاهش استهلاک، کاهش صدای کارکرد و جلوگیری از نوسان فشار در مدار است. استفاده از پمپ های اینورتر دار در پروژه های بزرگ و ساختمان هایی که به بهره وری انرژی اهمیت می دهند، رو به افزایش است.

نقش پمپ سیرکولاتور در گردش آب موتورخانه و شوفاژ

در موتورخانه های مرکزی ساختمان، پمپ سیرکولاتور در کنار دیگ، مبدل ها، منبع انبساط و سایر تجهیزات، هسته اصلی سیستم شوفاژ را تشکیل می دهد. پس از گرم شدن آب در دیگ یا مبدل، پمپ سیرکولاتور وظیفه دارد این آب را در مدار رادیاتورها، فن کویل ها یا گرمایش از کف توزیع کند. هر گونه ضعف در عملکرد پمپ، به طور مستقیم در عملکرد کلی شوفاژ نمایان می شود.

اگر دبی پمپ کمتر از مقدار مورد نیاز باشد، برخی مسیرها به خوبی تغذیه نمی شوند و اختلاف دما میان واحدها یا طبقات افزایش می یابد. در مقابل، اگر دبی بیش از حد باشد، ممکن است صدای جریان آب در رادیاتورها افزایش یابد، افت فشار در مدار تغییر کند و مصرف انرژی بالا برود. به همین دلیل، تنظیم صحیح پمپ و استفاده از شیرهای بالانس در مدار اهمیت زیادی دارد.

پمپ سیرکولاتور همچنین در حفظ دمای یکنواخت آب در مدار نقش دارد. وقتی جریان آب پایدار و یکنواخت باشد، گرمای تولید شده در دیگ به طور مناسب به همه مصرف کننده ها می رسد و دیگ نیز با راندمان بالاتر کار می کند. در نتیجه، هم راحتی حرارتی ساکنان بیشتر می شود و هم استهلاک سیستم کاهش می یابد.

معیارهای فنی انتخاب پمپ سیرکولاتور بر اساس دبی و هد

یکی از مهم ترین مراحل در طراحی و اجرای سیستم های تاسیساتی، انتخاب پمپ سیرکولاتور بر اساس دبی و هد مورد نیاز مدار است. دبی، حجم آب مورد نیاز در واحد زمان است که باید در مدار گردش کند تا گرما یا سرما به میزان مطلوب منتقل شود. این مقدار بر اساس بار حرارتی یا برودتی سیستم، ظرفیت رادیاتورها، فن کویل ها یا گرمایش از کف و اختلاف دمای ورودی و خروجی آب محاسبه می شود.

هد، میزان فشار یا ارتفاعی است که پمپ باید برای غلبه بر افت فشار مدار ایجاد کند. این افت فشار شامل مقاومت لوله ها، زانویی ها، شیرآلات، مبدل ها و سایر اجزاست. در سیستم های مدار بسته، اختلاف ارتفاع میان طبقات از نظر تئوری کمتر تاثیرگذار است، زیرا فشار ستون های آب تا حد زیادی یکدیگر را خنثی می کنند. اما افت اصطکاکی در طول مدار و تجهیزات، عامل اصلی تعیین هد محسوب می شود.

برای انتخاب پمپ مناسب، ابتدا باید دبی و هد مورد نیاز محاسبه شده و سپس نمودار عملکرد پمپ های مختلف بررسی شود. پمپی مناسب است که نقطه کارکرد مدار در ناحیه مناسب منحنی آن قرار بگیرد، نه در مرزهای حداقلی یا حداکثری. همچنین باید به راندمان پمپ، توان موتور، ولتاژ تغذیه، جنس بدنه و پروانه و سازگاری آن با شرایط آب و دمای مدار توجه شود.

نکات نگهداری و افزایش طول عمر پمپ سیرکولاتور

برای آن که پمپ سیرکولاتور سال ها با عملکرد پایدار کار کند، نگهداری اصولی و سرویس دوره ای آن بسیار مهم است. یکی از نکات مهم، کنترل منظم صدا و لرزش پمپ است. هر گونه تغییر در صدای کارکرد یا افزایش لرزش می تواند نشانه گرفتگی، هوا گرفتن مدار، فرسایش یاتاقان ها یا عدم تراز مناسب باشد. بررسی به موقع این علائم از خرابی های بزرگ تر جلوگیری می کند.

هواگیری منظم مدار نیز اهمیت زیادی دارد. وجود هوا در لوله ها باعث کاهش راندمان، ایجاد صدا و وارد شدن فشار اضافی به پمپ می شود. استفاده از شیرهای هواگیری مناسب و کنترل دوره ای آن ها، به حفظ عملکرد بهتر پمپ کمک می کند. همچنین باید از کارکرد خشک پمپ جلوگیری شود، زیرا روشن بودن پمپ بدون آب می تواند به سرعت باعث آسیب جدی شود.

تمیز نگه داشتن فیلترها و strainers موجود در مدار، بررسی اتصالات برقی، کنترل وضعیت آب بندی ها و اطمینان از عدم نشتی در اطراف پمپ نیز از نکات مهم دیگر است. ثبت برنامه سرویس دوره ای و انجام آن طبق توصیه سازنده، بهترین راه برای افزایش طول عمر پمپ و کاهش هزینه های تعمیرات ناگهانی است.

خطاهای رایج در نصب پمپ سیرکولاتور و راه های پیشگیری

بسیاری از مشکلات پمپ سیرکولاتور نه به دلیل کیفیت پایین دستگاه، بلکه به دلیل خطاهای نصب و بهره برداری رخ می دهند. یکی از اشتباهات رایج، نصب پمپ در موقعیتی است که محور آن در وضعیت نادرست قرار می گیرد. در بسیاری از مدل ها، باید پمپ به گونه ای نصب شود که محور افقی باشد و موتور در وضعیت مناسب قرار گیرد. بی توجهی به این موضوع می تواند باعث افزایش لرزش و کاهش عمر یاتاقان ها شود.

خطای دیگر، انتخاب جهت نادرست جریان است. روی بدنه پمپ معمولا جهت حرکت آب مشخص شده است. اگر پمپ بر خلاف این جهت نصب شود، عملکرد مدار به هم می ریزد. همچنین عدم توجه به فاصله های لازم قبل و بعد از پمپ، نصب در محل های بدون دسترسی مناسب برای سرویس، و عدم استفاده از شیرهای قطع کننده قبل و بعد از پمپ، همگی از اشتباهات متداول هستند.

یکی دیگر از خطاها، عدم بالانس مدار و تنظیم نکردن شیرهای تنظیم جریان است. این موضوع باعث می شود برخی شاخه ها بیشتر و برخی کمتر آب دریافت کنند و پمپ در نقطه نامناسب منحنی خود کار کند. برای جلوگیری از این خطاها، پیروی از نقشه های اجرایی، استفاده از نصاب های مجرب، مطالعه دفترچه راهنمای سازنده و انجام تست های اولیه پس از نصب ضروری است.

سخن پایانی

پمپ سیرکولاتور قلب تپنده بسیاری از سیستم های گرمایشی و سرمایشی در ساختمان هاست. این پمپ با گردش مداوم آب در مدار، باعث می شود گرما یا سرما به شکل یکنواخت در فضاهای مختلف توزیع شود و تجهیزات اصلی مانند دیگ و چیلر با راندمان بهتری کار کنند. شناخت تفاوت پمپ سیرکولاتور با سایر پمپ ها، آشنایی با انواع مختلف آن، توجه به معیارهای فنی مانند دبی و هد، و رعایت اصول نصب و نگهداری، همگی برای داشتن سیستمی پایدار و کم هزینه ضروری است.

اگر در حال طراحی، بازسازی یا بهره برداری از یک موتورخانه یا سیستم تاسیساتی هستید، انتخاب درست پمپ سیرکولاتور و نظارت بر نصب و سرویس آن می تواند در کاهش هزینه های انرژی، افزایش عمر تجهیزات و ایجاد آسایش بیشتر برای کاربران نقش مهمی داشته باشد. نگاه دقیق تر به این تجهیز به ظاهر ساده، در عمل می تواند تفاوت زیادی در عملکرد کل سیستم ایجاد کند.

سوالات متداول

۱. پمپ سیرکولاتور در چه سیستم هایی استفاده می شود

در سیستم های شوفاژ، رادیاتور، گرمایش از کف، مدار فن کویل، هواساز و برخی مدارهای آب گرم مصرفی برای گردش آب در مدار بسته استفاده می شود.

۲. تفاوت اصلی پمپ سیرکولاتور با پمپ آب معمولی چیست

پمپ سیرکولاتور برای گردش آب در مدار بسته و غلبه بر افت فشار داخلی سیستم طراحی شده، در حالی که پمپ های معمولی بیشتر برای انتقال آب از یک نقطه به نقطه دیگر و تامین ارتفاع زیاد به کار می روند.

۳. چرا استفاده از پمپ سیرکولاتور با اینورتر توصیه می شود

زیرا این نوع پمپ با تنظیم دور موتور بر اساس نیاز مدار، مصرف انرژی را کاهش می دهد، فشار را پایدارتر نگه می دارد و استهلاک و صدای سیستم را کم می کند.

۴. مهم ترین معیارها برای انتخاب پمپ سیرکولاتور چیست

دبی مورد نیاز مدار، هد لازم برای غلبه بر افت فشار، راندمان پمپ، توان موتور، جنس بدنه و پروانه و سازگاری آن با شرایط آب و دمای سیستم از مهم ترین معیارها هستند.

۵. چه خطاهایی در نصب پمپ سیرکولاتور رایج است

نصب در جهت غلط جریان، تراز نبودن پمپ، استفاده نکردن از شیرهای قطع کننده، عدم هواگیری مناسب مدار و بالانس نکردن جریان در شاخه های مختلف از خطاهای رایج نصب هستند که باید از آن ها پرهیز شود.
