بررسی تاثیر لقی میان پروانه و بدنه پمپ بر کارایی و طول عمر سیستم

در دنیای طراحی و نگهداری پمپ های گریز از مرکز، لقی یا همان کلیرنس بین پروانه و بدنه پمپ، یکی از حیاتی ترین پارامترهای هیدرولیکی است که اغلب از دید تیم های تعمیر و نگهداری پنهان می ماند. این فاصله که در فضای بین پره های پروانه و حلقه های سایش یا بدنه پمپ تعریف می شود، وظیفه ایجاد یک سد هیدرولیکی برای جلوگیری از بازگشت سیال از ناحیه فشار بالا به ناحیه فشار پایین را بر عهده دارد. با گذشت زمان و به دلیل خوردگی، فرسایش، یا لرزش های ناخواسته، این لقی به تدریج افزایش می یابد و این تغییر کوچک، فراتر از آنچه تصور می شود، بر رفتار کلی پمپ اثر می گذارد. درک این موضوع که چگونه تغییر در این فاصله، نقطه کار پمپ را جابه جا کرده و اتلاف انرژی را افزایش می دهد، برای هر مهندس یا تکنسین نگهداری ضروری است، چرا که کنترل دقیق این تلرانس، مرز میان یک پمپ با راندمان بالا و یک دستگاه پرمصرف و پرهزینه را تعیین می کند.

جهت اطلاع از قیمت پمپ فشار قوی WKL برروی لینک مربوطه کلیک نمایید.

نقش کلیدی لقی در حفظ فشار و دبی هیدرولیکی

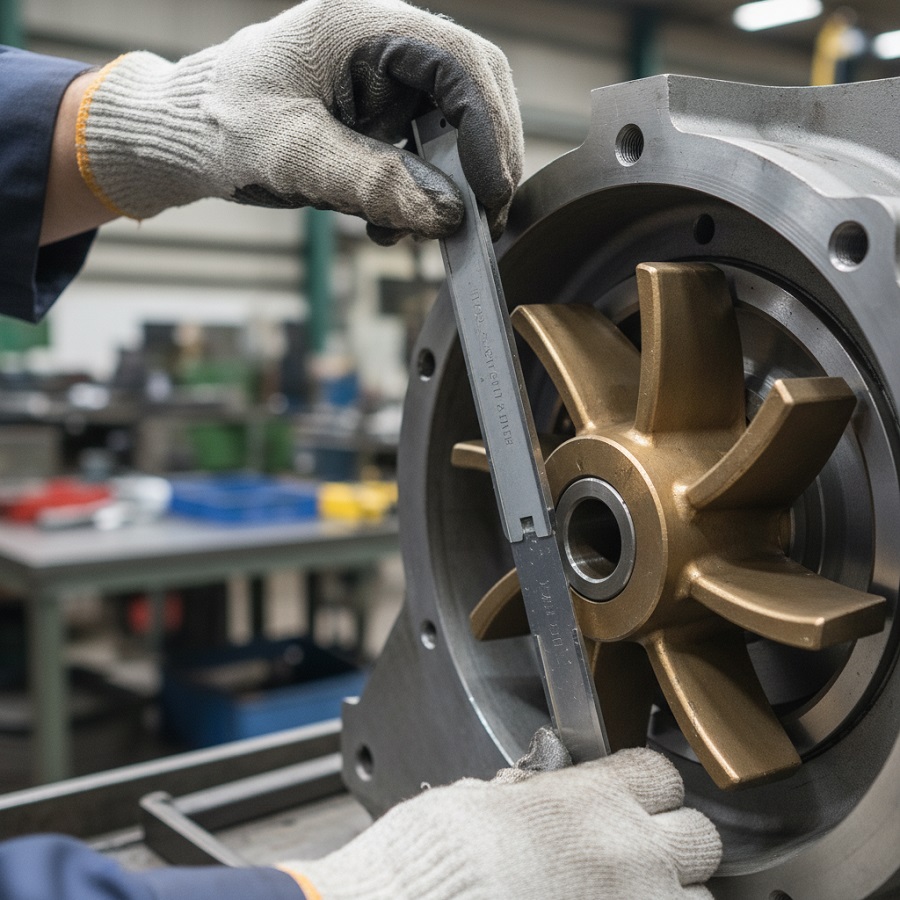

لقی بین پروانه و بدنه پمپ در واقع یک مسیر نشت داخلی ایجاد می کند که هرچه این فاصله بیشتر باشد، درصد بیشتری از سیالی که پمپ برای رساندن آن به فشار مطلوب انرژی مصرف کرده، دوباره به بخش مکش باز می گردد. این پدیده که به آن جریان نشتی داخلی می گویند، باعث می شود دبی واقعی خروجی پمپ کاهش یافته و فشار تولیدی در خروجی افت کند. وقتی این اتفاق می افتد، اپراتورها معمولا به اشتباه گمان می کنند که پمپ دچار مشکل در الکتروموتور یا افت سرعت شده است، در حالی که ریشه مشکل در هیدرولیک داخلی است؛ پمپ با همان سرعت قبلی در حال کار است اما بخشی از توانش صرف گرداندن بیهوده سیال در یک حلقه بسته داخلی می شود. برای درک بهتر تاثیر این پدیده، نتایج حاصل از افزایش لقی را می توان در موارد زیر خلاصه کرد:

• افزایش جریان نشتی داخلی به دلیل بزرگ شدن مسیر بازگشت سیال.
• کاهش محسوس دبی خروجی واقعی پمپ و افت فشار تولیدی در خروجی.
• افزایش مصرف انرژی برای جبران افت دبی که در نهایت هزینه های برق را بالا می برد.
• بروز پدیده کاویتاسیون به دلیل ایجاد آشفتگی در جریان ورودی و اختلال در عملکرد مکش.

بیشتر بخوانید : انتخاب بهترین جنس پروانه برای پمپ در آب های شور و خورنده

فرآیندهای فیزیکی که منجر به افزایش لقی پمپ می شوند

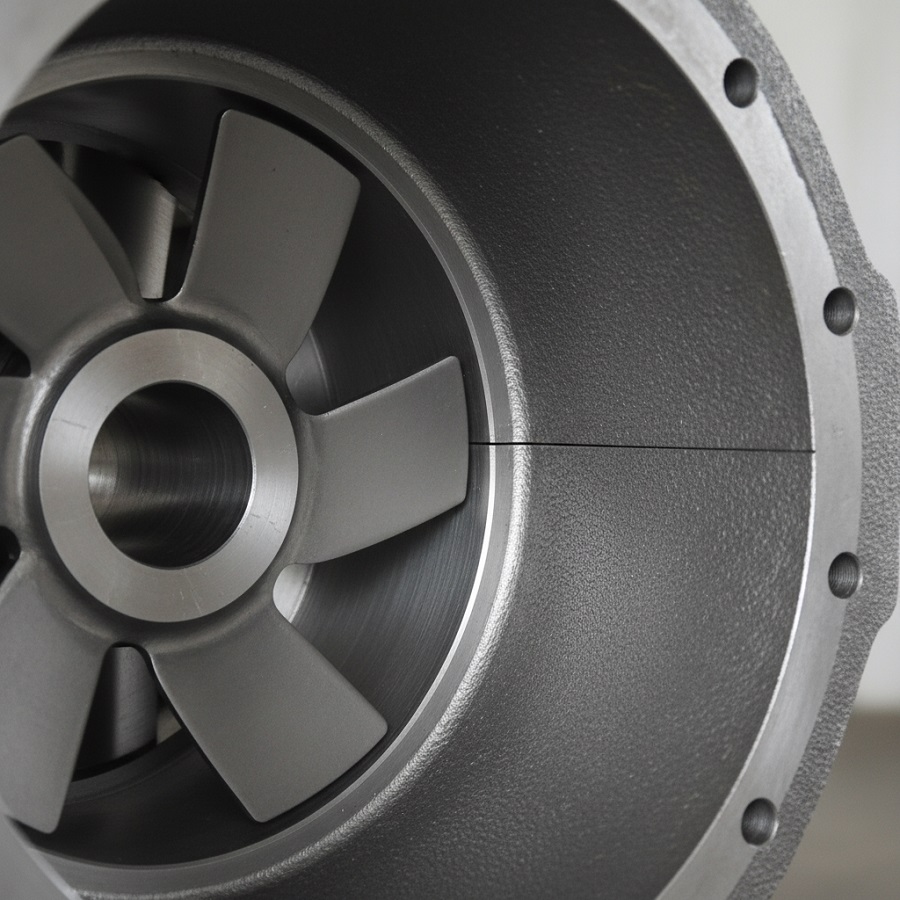

افزایش لقی یک فرآیند خودتکرار شونده است که با گذشت زمان شدت می یابد. در بسیاری از سیستم ها، وجود ذرات معلق در سیال مانند شن، ماسه یا ذرات ناشی از خوردگی، باعث سایش تدریجی لبه های پروانه و حلقه های سایش می شود. وقتی این فاصله اندکی بزرگتر می شود، سرعت جریان نشتی در آن ناحیه به دلیل کاهش افت فشار مسیر، افزایش یافته و این سرعت بالا، خوردگی و سایش را در همان نقطه تشدید می کند. علاوه بر سایش مکانیکی، خوردگی شیمیایی نیز در آب های تهاجمی به کمک آمده و با خوردن لبه های فلزی، دهانه لقی را پهن تر می کند. لرزش های غیرعادی ناشی از بالانس نبودن مجموعه دوار نیز عامل دیگری است که باعث می شود پروانه در حین چرخش با بدنه برخورد های میکروسکوپی داشته باشد و این تماس های مداوم در نهایت باعث گشاد شدن لقی و از بین رفتن تلرانس های طراحی شده توسط سازنده می شود.

بیشتر بخوانید : چرا کثیفی پروانه های پمپ باعث افزایش قبض برق می شوند؟

پیامدهای عملی افزایش بیش از حد لقی در پمپ

افزایش لقی بیش از حد استانداردهای تعریف شده توسط سازنده، پیامدهای زنجیره ای به همراه دارد که منجر به کاهش راندمان هیدرولیکی و افزایش مصرف انرژی برای تولید همان دبی ثابت می شود. این موضوع مستقیماً منجر به افزایش هزینه قبض برق می گردد و علاوه بر آن، تشدید لرزش های کلی سیستم به دلیل عدم پایداری جریان در ناحیه سایش، عمر مفید بیرینگ ها و سیل مکانیکی را به شدت کوتاه می کند.

بیشتر بخوانید : پمپ سوپاپ سرخود چه تفاوتی با پمپ‌ های معمولی دارد؟

چرا تنظیم مجدد لقی پمپ یک ضرورت اقتصادی است؟

بسیاری از پمپ های صنعتی دارای طراحی هایی هستند که امکان تنظیم لقی را فراهم می کنند، اما نادیده گرفتن این قابلیت، یکی از اشتباهات رایج در مدیریت دارایی های صنعتی است. تنظیم صحیح لقی به معنای بازگرداندن پمپ به شرایط کاری ایده آل یا همان نقطه طراحی است؛ یعنی وقتی شما فاصله را به تلرانس استاندارد بازمی گردانید، جریان نشتی داخلی به حداقل رسیده و پمپ دوباره با کمترین مصرف انرژی، بالاترین فشار و دبی ممکن را تولید می کند. این کار در واقع نوعی بهینه سازی مصرف انرژی است که هزینه های آن بسیار کمتر از تعویض قطعات اصلی پمپ می باشد. نادیده گرفتن این تنظیمات ساده، یعنی پذیرش طولانی مدتِ تلفات انرژی در هر ساعت کاری که پمپ در حال چرخش است، و در نهایت رسیدن به نقطه ای که دیگر پمپ قادر به تامین نیازهای عملیاتی سیستم نیست و نیاز به تعمیرات اساسی پیدا می کند.

بیشتر بخوانید : همه چیز درباره پمپ سوپاپ سرخود و نحوه افزایش طول عمر آن

تفاوت لقی در پمپ های مختلف و حساسیت های طراحی

هر پمپ بر اساس کلاس کاری و نوع سیالی که پمپاژ می کند، دارای تلرانس های لقی متفاوتی است. برای مثال، پمپ هایی که سیالات بسیار رقیق و تمیز را جابه جا می کنند، معمولا برای رسیدن به راندمان بالا به لقی های بسیار کم و دقیق نیاز دارند، در حالی که پمپ های جابه جا کننده سیالات حاوی ذرات جامد، برای جلوگیری از گیر کردن ذرات و آسیب دیدگی، از لقی های بزرگتر و ساختارهای مقاوم تر در برابر سایش استفاده می کنند. تشخیص اینکه در محیط کاری شما، چه عددی برای لقی مناسب است، باید بر اساس دستورالعمل های فنی سازنده و البته تحلیل شرایط واقعی کارکرد پمپ باشد. سعی در کاهش بیش از حد لقی در پمپ هایی که برای سیالات کثیف طراحی شده اند، می تواند باعث مسدود شدن مسیر و سوختن موتور شود، بنابراین درک درست از این تناسب، کلید پایداری سیستم است.

بیشتر بخوانید : دلایل کاهش راندمان پروانه در پمپ گریز از مرکز

اقدامات پیشگیرانه برای کنترل لقی بین پروانه و پمپ

با توجه به ماهیت فرسایشی لقی، انجام اقدامات کنترلی در بازه های زمانی منظم برای حفظ سلامت تجهیزات و جلوگیری از افت راندمان الزامی است. جهت پایداری عملکرد پمپ، توصیه می شود موارد زیر در برنامه نگهداری لحاظ شود:

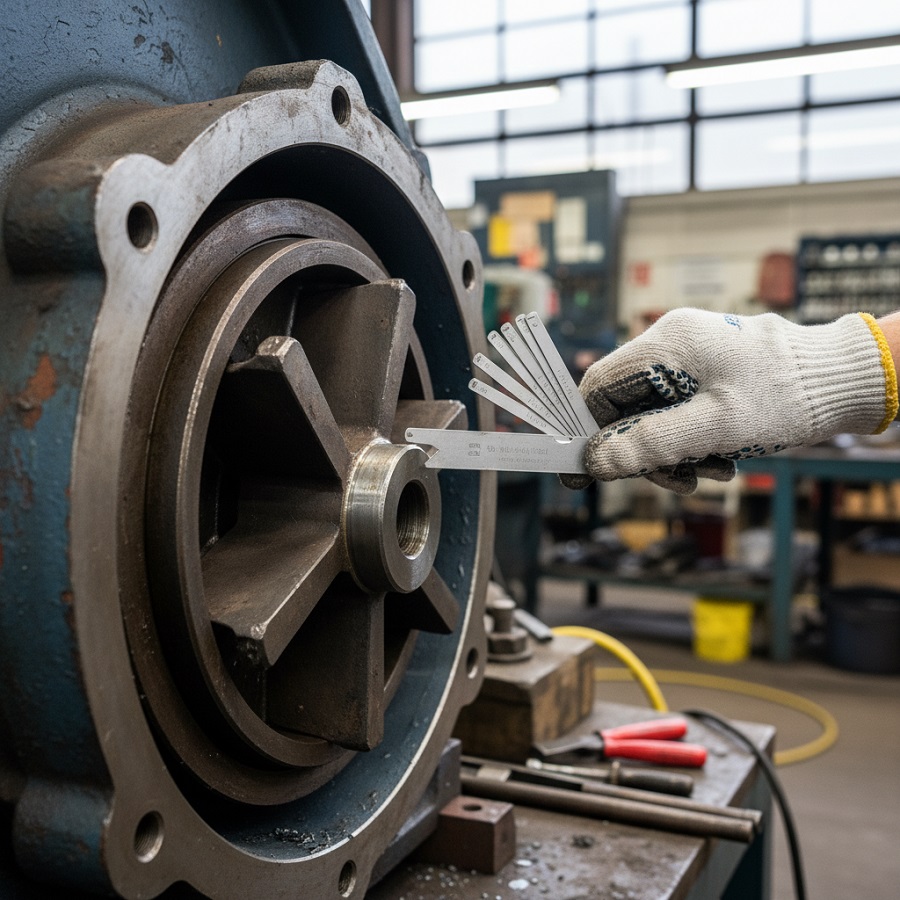

انجام بازرسی های دوره ای و اندازه گیری دقیق فاصله لقی با استفاده از فیلر یا ابزارهای دقیق اندازه گیری در فواصل زمانی مشخص.

استفاده از حلقه های سایش قابل تعویض با متریال مقاوم در برابر سایش و خوردگی جهت تسهیل در تعمیرات.

پایش ارتعاشات پمپ به عنوان شاخصی غیرمستقیم برای شناسایی افزایش غیرعادی لقی.

تحلیل کیفیت سیال عبوری و استفاده از سیستم های فیلتراسیون در صورت وجود ذرات معلق.

سخن پایانی

کنترل لقی بین پروانه و بدنه پمپ، هنر مدیریت راندمان و پایداری در سیستم های پمپاژ است. این فضای کوچک که شاید در ظاهر ساده به نظر برسد، در عمل تعیین کننده اصلی بازگشت سرمایه شما در خرید پمپ و هزینه های عملیاتی آن در طول سال ها است. با پایش منظم و تنظیم به موقع این فاصله، شما نه تنها جلوی اتلاف انرژی پنهان را می گیرید، بلکه عمر قطعات حساس پمپ را به شکل چشمگیری افزایش داده و از توقف های ناخواسته سیستم در میانه بهره برداری جلوگیری می کنید. توجه به این جزئیات فنی، تفاوت اصلی بین یک سیستم نگهداری واکنشی که همیشه در حال تعمیرات است و یک سیستم پیشگیرانه و هوشمند را رقم می زند.

سوالات متداول

آیا افزایش لقی همیشه باعث افت راندمان می شود؟
بله، هرچه لقی افزایش یابد، جریان نشتی داخلی بیشتر شده و انرژی کمتری صرف پمپاژ سیال به خروجی می شود، که این موضوع مستقیماً راندمان هیدرولیکی را کاهش می دهد.

چگونه می توان لقی پمپ را تنظیم کرد؟
در بسیاری از پمپ های بزرگ و صنعتی، سیستم هایی شامل پیچ های تنظیم یا تعویض حلقه های سایش با ابعاد مختلف برای تنظیم لقی پیش بینی شده است.

نشانه های فنی افزایش لقی چیست؟
کاهش دبی خروجی، افت فشار، افزایش لرزش های شعاعی، و افزایش غیرعادی آمپر مصرفی موتور در صورت تلاش برای جبران افت عملکرد، از نشانه های اصلی است.

آیا در آب های شور، لقی زودتر از حد معمول افزایش می یابد؟
بله، به دلیل وجود خوردگی شیمیایی و فرسایش ناشی از حضور املاح، لبه های فلزی در ناحیه لقی سریع تر دچار خوردگی و سایش می شوند.

بهترین بازه زمانی برای چک کردن لقی چقدر است؟
این بازه بستگی به نوع سیال و ساعت کارکرد پمپ دارد، اما برای پمپ های صنعتی معمولا در برنامه های بازرسی سالانه یا هنگام تعمیرات پیشگیرانه لحاظ می شود.

آیا کاهش بیش از حد لقی خطرناک است؟
بله، اگر لقی بیش از حد کم شود، خطر برخورد پروانه با بدنه در اثر انبساط حرارتی یا لرزش های طبیعی پمپ وجود دارد که می تواند منجر به خرابی کامل قطعات دوار شود.

آیا نوع سیال در میزان لقی مجاز اثر دارد؟
قطعاً، سیالات حاوی ذرات جامد نیاز به لقی بیشتری دارند تا از گیر کردن ذرات جلوگیری شود، در حالی که سیالات تمیز امکان استفاده از لقی های بسیار دقیق و کوچک را فراهم می کنند.
