سیستم های اسمز معکوس به عنوان یکی از کارآمدترین روش ها برای شیرین سازی و تصفیه آب های صنعتی، نیمه صنعتی و خانگی در سراسر جهان شناخته می شوند. در این فرایند، آب با فشار بالا از غشاهای نیمه تراوا عبور می کند تا املاح، نمک ها و ناخالصی های آن به طور کامل جدا شوند. از آنجا که پدیده طبیعی اسمز به طور خودکار تمایل دارد آب شیرین را به سمت آب شور هدایت کند، برای معکوس کردن این جریان نیاز به یک نیروی محرکه خارجی بسیار قوی وجود دارد. این نیروی محرکه توسط پمپ های ویژه ای تامین می شود که تحت عنوان پمپ های فشار قوی در بازار شناخته می شوند.
انتخاب و خرید پمپ فشار قوی مناسب برای دستگاه تصفیه آب صنعتی یکی از چالش برانگیزترین مراحل طراحی این سیستم ها است. یک انتخاب نادرست نه تنها راندمان تولید آب تصفیه شده را به شدت کاهش می دهد، بلکه باعث افزایش مصرف برق، آسیب به ممبران ها و خرابی های مکرر قطعات می شود. در این مقاله تلاش می کنیم راهنمای جامعی برای شناخت انواع این پمپ ها، بررسی پارامترهای فنی مهم در انتخاب آن ها و نکات نگهداری برای افزایش طول عمرشان ارائه دهیم.
جهت خرید پمپ فشار قوی WKL با ما در ارتباط باشید.
نقش پمپ فشار قوی در دستگاه های تصفیه آب اسمز معکوس (RO)
فرایند اسمز معکوس به طور کامل وابسته به ایجاد اختلاف فشار در دو طرف غشای ممبران است. آب خام ورودی حاوی مقادیر زیادی نمک و املاح معدنی است که فشار اسمزی طبیعی سیستم را بالا می برند. برای غلبه بر این فشار اسمزی طبیعی و وادار کردن مولکول های آب به عبور از منافذ بسیار ریز ممبران، پمپ فشار قوی وارد عمل می شود. این پمپ وظیفه دارد فشار آب ورودی را به اندازه ای افزایش دهد که نیروی لازم برای عبور آب خالص از غشا تامین شده و املاح در پشت غشا باقی بمانند.
بدون وجود پمپ فشار قوی، فرایند تصفیه آب عملا متوقف خواهد شد. در دستگاه های صنعتی که حجم آب تولیدی بالا است و غلظت نمک های آب ورودی (TDS) زیاد می باشد، نیاز به فشارهای بسیار بالاتری وجود دارد. پمپ با تامین این انرژی مکانیکی، مولکول های آب را با سرعت و فشار مشخص از میان لایه های ممبران عبور می دهد و خروجی آب شیرین و آب غلیظ شده (پساب) را به طور همزمان مدیریت می کند.
مقالات دیگر: راهنمای خرید پمپ آب برای باغات میوه با کمترین مصرف انرژی
چرا پمپ های فشار قوی قلب تپنده سیستم RO هستند؟
نامیدن پمپ به عنوان قلب تپنده سیستم اسمز معکوس به هیچ وجه یک مبالغه نیست. در بدن انسان، قلب وظیفه پمپاژ خون و ایجاد جریان مداوم برای حیات سلول ها را بر عهده دارد؛ در دستگاه های تصفیه آب صنعتی نیز پمپ فشار قوی دقیقا همین نقش حیاتی را ایفا می کند. تمام بخش های دیگر یک سیستم اسمز معکوس، از فیلترهای پیش تصفیه گرفته تا ممبران ها و ابزارهای کنترلی، بدون فشار ایجاد شده توسط پمپ بی استفاده خواهند بود.
اگر پمپ نتواند فشار پایدار و کافی ایجاد کند، نرخ بازیابی آب شیرین به شدت افت می کند و کیفیت آب خروجی نیز کاهش می یابد. نوسان در فشار خروجی پمپ می تواند آسیب های فیزیکی جبران ناپذیری به لایه های حساس ممبران وارد کند. همچنین خرابی پمپ به معنای توقف کامل خط تولید آب صنعتی است که این امر می تواند خسارت های مالی سنگینی به کارخانجات و صنایع وابسته وارد آورد. به همین دلیل است که کیفیت و دوام کارکرد پمپ، پایداری کل سیستم تصفیه آب را تضمین می کند.
مقالات دیگر: تفاوت پمپ آب و بوستر پمپ در چیست؟
انواع پمپ های فشار قوی مناسب برای دستگاه تصفیه آب صنعتی
در طراحی سیستم های اسمز معکوس صنعتی، از انواع مختلفی از پمپ ها بسته به حجم آبدهی و میزان فشار مورد نیاز استفاده می شود. پرکاربردترین پمپ ها در این زمینه به شرح زیر هستند:
- پمپ های طبقاتی عمودی (Vertical Multi-Stage Pumps): این پمپ ها پروانه های متعددی دارند که روی یک شفت سوار شده اند و به دلیل طراحی ایستاده، فضای بسیار کمی را اشغال می کنند و برای فشارهای متوسط تا بالا ایده آل هستند.
- پمپ های طبقاتی افقی (Horizontal Multi-Stage Pumps): کارکردی مشابه مدل های عمودی دارند اما ساختار آن ها افقی است و معمولا در سیستم هایی با دبی بالا و محدودیت ارتفاع تابلوها استفاده می شوند.

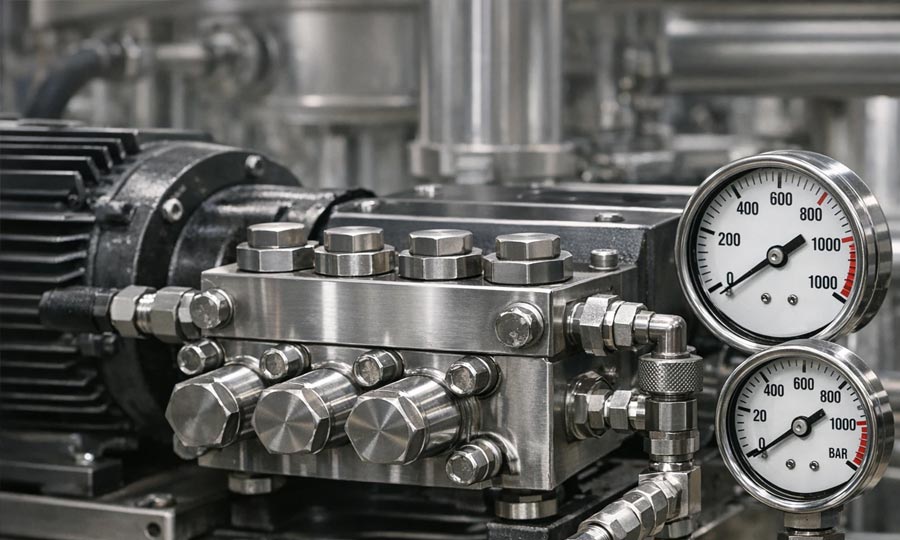

- پمپ های پیستونی (Plunger/Piston Pumps): این پمپ ها از نوع جابجایی مثبت هستند و توانایی تولید فشارهای بسیار بالا را دارند که آن ها را برای شیرین سازی آب دریا با شوری بالا مناسب می سازد.
- پمپ های سانتریفیوژ تک مرحله ای فشار بالا: در سیستم های بسیار بزرگ با دبی فوق العاده زیاد به کار می روند و معمولا به همراه سیستم های بازیافت انرژی نصب می شوند.
مقالات دیگر: تفاوت پمپ جتی، بشقابی و محیطی در چیست؟
مقایسه پمپ های طبقاتی استیل و پمپ های پیستونی در سیستم RO
پمپ های طبقاتی سانتریفیوژ و پمپ های پیستونی دو رقیب اصلی در سیستم های اسمز معکوس هستند که هر کدام ویژگی ها و مزایای خاص خود را دارند. پمپ های طبقاتی استیل جریان آب را به صورت کاملا یکنواخت و بدون ضربه تامین می کنند که این ویژگی برای سلامت ممبران ها بسیار مفید است. این پمپ ها صدای کمتری دارند، استهلاک آن ها پایین تر است و نیاز به نگهداری کمتری دارند. پمپ های طبقاتی معمولا در پروژه هایی با آب های لب شور (محدوده فشاری ۱۰ تا ۲۵ بار) بهترین گزینه هستند.
در مقابل، پمپ های پیستونی در دسته پمپ های جابجایی مثبت قرار دارند و بازدهی انرژی بسیار بالایی در فشارهای بالا (بالای ۴۰ بار) ارائه می دهند. این ویژگی آن ها را برای سیستم های آب شیرین کن دریایی که نیاز به فشارهای بسیار بالا برای غلبه بر شوری شدید آب دارند، بی رقیب می سازد. با این حال، پمپ های پیستونی به دلیل حرکت رفت و برگشتی، جریان ضربان دار ایجاد می کنند که برای جلوگیری از آسیب به ممبران ها باید از ضربه گیر یا آکومولاتور در خروجی آن ها استفاده کرد. همچنین استهلاک قطعات آب بندی پمپ های پیستونی بالاتر از مدل های طبقاتی است.
مقالات دیگر: بررسی تاثیر لقی میان پروانه و بدنه پمپ بر کارایی و طول عمر سیستم
اهمیت مقاومت قطعات پمپ در برابر آب شور و املاح

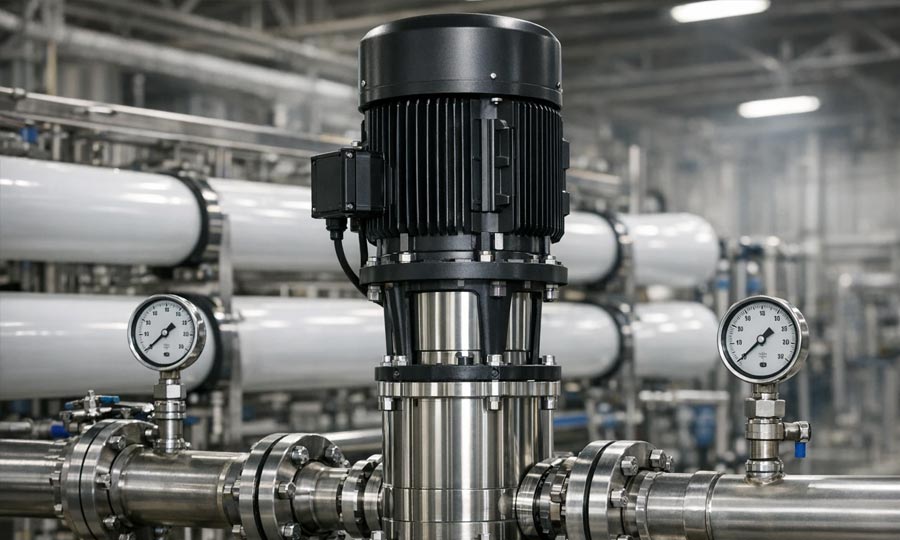

یکی از فاکتورهای بسیار حیاتی در خرید پمپ فشار قوی، توجه به متریال به کار رفته در ساخت قطعات مرطوب پمپ (قطعاتی که مستقیما با آب در تماس هستند) است. آب ورودی به دستگاه های اسمز معکوس معمولا حاوی غلظت های بالایی از کلراید، نمک ها و گازهای خورنده است. این ترکیبات می توانند قطعات فلزی معمولی را در مدت زمان کوتاهی دچار خوردگی شدید، زنگ زدگی و فرسایش کنند که در نهایت منجر به نشتی پمپ و افت فشار می شود.
برای آب های لب شور معمولی، پمپ های ساخته شده از استیل ضد زنگ ۳۰۴ یا ۳۱۶ می توانند مقاومت خوبی نشان دهند. اما برای سیستم های آب شیرین کن دریایی که شوری آب بسیار بالا است، استفاده از استیل های معمولی کافی نیست و قطعات پمپ حتما باید از جنس استیل ضد زنگ داپلکس (Duplex) یا سوپر داپلکس ساخته شوند. این آلیاژهای پیشرفته مقاومت بی نظیری در برابر خوردگی های ناشی از یون کلراید دارند و عمر مفید پمپ را در شرایط سخت کاری تضمین می کنند.
پارامترهای مهم در محاسبه هد و دبی پمپ دستگاه RO
انتخاب دقیق مدل پمپ مستلزم محاسبه دقیق دو پارامتر اصلی یعنی هد (فشار) و دبی (حجم آبدهی) است. برای محاسبه هد مورد نیاز پمپ، طراح سیستم باید مواردی نظیر فشار اسمزی آب خام (که بر اساس میزان شوری یا TDS محاسبه می شود)، فشار مورد نیاز برای غلبه بر افت فشار در پیش تصفیه ها و لوله کشی ها، و فشار کاری مورد نیاز برای عملکرد بهینه ممبران را با هم جمع کند. غفلت از هر یک از این افت فشارها می تواند منجر به عدم تولید آب با کیفیت شود.
دبی پمپ نیز بر اساس ظرفیت تولید آب شیرین مورد نیاز دستگاه و نرخ بازیابی (Recovery Rate) سیستم محاسبه می شود. برای مثال، اگر سیستم برای تولید مقدار مشخصی آب تصفیه شده در ساعت طراحی شده باشد، دبی پمپ فشار قوی باید به اندازه ای باشد که هم آب شیرین تولیدی و هم پساب غلیظ شده را همزمان تامین کند. همچنین دمای آب ورودی بر روی ویسکوزیته و فشار اسمزی تاثیرگذار است؛ آب های سردتر به فشار بیشتری برای عبور از ممبران نیاز دارند و این موضوع باید در محاسبات نهایی هد پمپ لحاظ شود.
نکات مهم در نگهداری و پیشگیری از خرابی پمپ اسمز معکوس
نگهداری صحیح از پمپ فشار قوی نقشی تعیین کننده در افزایش طول عمر دستگاه تصفیه آب و کاهش هزینه های تعمیرات دارد. پمپ های فشار قوی به دلیل کارکرد مداوم در شرایط سخت، نیاز به پایش و سرویس های دوره ای منظم دارند تا از بروز خرابی های ناگهانی ممانعت شود.
بررسی مداوم فیلتراسیون اولیه: همواره باید اطمینان حاصل شود که فیلترهای میکرونی پیش تصفیه به خوبی کار می کنند تا ذرات معلق وارد پمپ نشده و پروانه ها یا پیستون ها را دچار سایش نکنند.
جلوگیری از کارکرد خشک پمپ: کارکرد بدون آب حتی برای چند ثانیه می تواند باعث داغ شدن شدید و تخریب آب بندها (مکانیکال سیل) پمپ شود؛ استفاده از سنسورهای فشار پایین در ورودی پمپ ضروری است.
پایش لرزش و صدای غیرعادی: لرزش های غیرعادی معمولا نشان دهنده نابالانس بودن شفت، خرابی بلبرینگ ها یا پدیده کاویتاسیون هستند که باید به سرعت بررسی شوند.
روغن کاری دوره ای: در پمپ های پیستونی، تعویض به موقع روغن جعبه دنده اهمیت حیاتی در حفظ سلامت قطعات متحرک داخلی دارد.
جلوگیری از ضربه قوچ: در زمان روشن و خاموش شدن پمپ باید از شیرهای برقی با باز و بسته شدن تدریجی یا سیستم های راه انداز نرم (سافت استارتر و اینورتر) استفاده کرد.
شستشوی دوره ای (CIP): رسوب زدایی منظم سیستم مانع از افزایش فشار کاری کاذب روی پمپ به دلیل گرفتگی ممبران ها می شود.
سخن پایانی
خرید پمپ فشار قوی برای سیستم اسمز معکوس یک تصمیم فنی و اقتصادی مهم است که نیاز به شناخت دقیق مشخصات آب خام و نیازهای طراحی سیستم دارد. انتخاب متریال مناسب قطعات جهت مقاومت در برابر خوردگی، محاسبه دقیق هد و دبی بر اساس شوری و دمای آب، و رعایت نکات نگهداری و نصب تجهیزات حفاظتی مانند سیستم های راه انداز نرم، ضامن بقا و کارکرد بی نقص پمپ و کل سیستم تصفیه آب شما خواهد بود. سرمایه گذاری روی یک پمپ باکیفیت، هزینه های عملیاتی آینده را به حداقل می رساند.
سوالات متداول
چرا پمپ فشار قوی سیستم اسمز معکوس دچار افت فشار می شود؟
افت فشار می تواند ناشی از گرفتگی فیلترهای پیش تصفیه، فرسودگی و سایش قطعات داخلی پمپ مانند پروانه ها یا مکانیکال سیل، وجود هوا در سیستم یا گرفتگی شدید ممبران ها باشد که باید به طور دقیق عیب یابی شود.
تفاوت استیل ۳۱۶ با استیل داپلکس در پمپ های تصفیه آب چیست؟
استیل ۳۱۶ برای آب های لب شور با سختی و شوری متوسط عالی است، اما در مواجهه با آب های بسیار شور نظیر آب دریا، دچار خوردگی حفره ای می شود. استیل داپلکس دارای مقاومت مکانیکی و شیمیایی بسیار بالاتری در برابر کلراید و آب دریا است.
آیا می توان برای کنترل فشار پمپ RO از شیر بای پاس استفاده کرد؟
بله، استفاده از شیر بای پاس (کنترل مسیر برگشت) یک روش سنتی برای تنظیم فشار است، اما استفاده از اینورتر (درایو فرکانس متغیر) برای تنظیم دور موتور پمپ، روشی بسیار بهینه تر است که مصرف انرژی را نیز کاهش می دهد.
